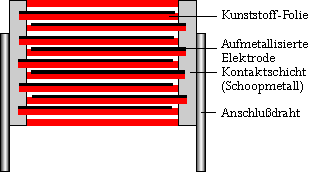

Elektrische Daten
Kapazitätsspektrum: 3300 pF bis 1,0 µF (E12-Werte auf Anfrage)
Nennspannungen: 63V-, 100V-, 250V-, 400 V-
Kapazitätstoleranzen: ±20%, ±10%, (±5% auf Anfrage)
Betriebstemperaturbereich: -55°C bis +105°C
Prüfungen: Nach IEC 60384-2
Klimaprüfklasse: 55/100/21 nach IEC
Isolationswerte bei +20°C. Meßzeit: 1 min.
| UN |
Umeß |
C < 0,33 µF |
0,33 µF< C < 1,0 µF |
| 63 V- |
50 V |
>3,75 · 103 MΩ
|
> 1250 s (MΩ · µF)
|
| >100 V- |
100 V |
>1 · 104 MΩ
|
- |
Prüfspannung: 1,6 U
N, 2 s
Impulsbelastung:
C-Wert
pF/µF |
max. Flankensteilheit V/µs |
3300 ...6800
0,01 ...0,022
0,033...0,068
0,1...0,33
0,47...1,0 |
100
50
30
20
15 |
Verlustfaktoren bei +20°C: tanδ
| Gemessen bei |
C < 0,1 µF |
0,1 µF< C < 1,0 µF |
1 kHz
10 kHz
100 kHz |
< 8 · 10-3
< 15 · 10-3
< 30 · 10-3 |
< 8 · 10-3
< 15 · 10-3
- |
Spannungsderating: Die zulässige Spannung vermindert sich gegenüber der Nennspannung bei Gleichspannungsbetrieb ab +85° C, bei Wechselspannungsbetrieb ab +75° C um 1,25% je K.
Zuverlässigkeit: Betriebszeit > 300000 h. Ausfallrate < 2 fit (0,5 · U
N und 40°C)
Mechanische Prüfungen
Zugtest Anschlußdrähte: 10 N in Drahtrichtung nach IEC 60068-2-21.
Schwingen: 6 h bei 10...2000 Hz und 0,75mm Auslenkung bzw. 10g nach IEC 60068-2-6
Unterdruck: 1kPa = 10 mbar nach IEC 60068-2-13
Stoßtest: 4000 Stöße mit 390 m/s
2 nach IEC 60068-2-29
Verpackung
Gegurtet lieferbar.
Wertespektrum
