Substitution von abgekündigten Polycarbonat (PC) Kondensatoren

Nachdem die Firma Bayer AG, als einziger Hersteller, die Fertigung der Polycarbonat-Dielektrikumsfolie Ende 2000 eingestellt hatte, wurden alle WIMA MKC (metallisierte Ausführungen) und WIMA FKC (Film/Folien Versionen), die auf Basis dieser Folien hergestellt wurden, abgekündigt.
Es bleibt jedoch die Frage, welche Kondensatoren als Ersatz für Polycarbonat-Bauelemente eingesetzt werden können. Folgende Vergleiche sollen helfen, die richtige Entscheidung zu treffen.
Das herausragende Merkmal der Polycarbonat (PC) Kondensatoren ist ihr nahezu konstanter Kapazitätsverlauf über die Temperatur sowie die Einsatzmöglichkeit in Applikationen im oberen Frequenzbereich.

Kapazitätsänderung in Abhängigkeit von der Temperatur

Verlustfaktor in Abhängigkeit von der Frequenz

Substitution durch Polyester (PET) Kondensatoren

Kapazitätsänderung in Abhängigkeit von der Temperatur

Fazit: Im Bereich normaler Betriebstemperaturen 0/+20 bis +80°C zeigt Polyester (PET) im positiven Verlauf eine ähnlich lineare Kapazitätsänderung wie Polycarbonat (PC), das einen leicht negativen Verlauf aufweist. Die Kapazitätsdrift beider Dielektrika ist in etwa gleich.

Substitutionsempfehlung für metallisierte Kondensatoren:


Abgekündigte WIMA-Serien RM Alternative WIMA-Serien RM Substitution ebenfalls abgekündigter Wettbewerbsfabrikate
WIMA MKC 02 2,5 WIMA MKS 02 2,5
WIMA MKC 2 5 WIMA MKS 2 5 MKC 1858 / CMK
WIMA MKC 3 7,5 WIMA MKS 4 7,5 CMK
WIMA MKC 4 >10 WIMA MKS 4 >10 MKC 1862 / MKC 344 / CMK


Substitutionsempfehlung für Film/Folien Kondensatoren:


Abgekündigte WIMA-Serien RM Alternative WIMA-Serien RM Substitution ebenfalls abgekündigter Wettbewerbsfabrikate
WIMA FKC 2 5 WIMA FKS 2 5 KC 1850 / CFR (CMK)
WIMA FKC 3 >7,5 WIMA FKS 3 >7,5 CMK
Anmerkung: Die Bauformen der alternativen Serien sind in den meisten Fällen vergleichbar.


Substitution durch Polypropylen (PP) Kondensatoren

Kapazitätsänderung in Abhängigkeit von der Temperatur

Verlustfaktor in Abhängigkeit von der Frequenz

Fazit: Im Vergleich zu Polycarbonat (PC), hat Polypropylen (PP) einen niedrigeren Verlustfaktor über den gesamten Temperaturbereich.

Substitutionsempfehlung für metallisierte Kondensatoren:


Abgekündigte WIMA-Serien RM Alternative WIMA-Serien RM Substitution ebenfalls abgekündigter Wettbewerbsfabrikate
WIMA MKC 2 5 WIMA MKP 2 5 MKC 1858 / CMK
WIMA MKC 3 7,5 WIMA MKP 4 7,5 CMK
WIMA MKC 4 >10 WIMA MKP 4 >10 MKC 1862 / MKC 344 / CMK
WIMA MKC 10 >7,5 WIMA MKP 10 >7,5


Substitutionsempfehlung für Film/Folien Kondensatoren:


Abgekündigte WIMA-Serien RM Alternative WIMA-Serien RM Substitution ebenfalls abgekündigter Wettbewerbsfabrikate
WIMA FKC 02 2,5 WIMA FKP 02 2,5
WIMA FKC 2 5 WIMA FKP 2 5 KC 1850 / CFR (CMK)
WIMA FKC 3 >7,5 WIMA FKP 3 >7,5 CMK
Anmerkung: Die Bauformen der alternativen Serien sind in den meisten Fällen vergleichbar.

Kennzeichnung von WIMA Kondensatoren

SMD Kondensatoren


Seit Juli 2003 wurde die Bestempelung von WIMA SMD Kondensatoren schrittweise eingestellt. Die Identifikation erfolgt durch Aufkleber auf den Verpackungseinheiten bzw. durch die beiliegenden Lieferscheine.

Bedrahtete Kondensatoren

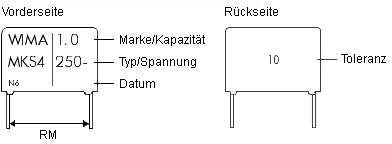

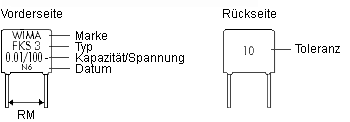

In der Regel werden bedrahtete WIMA-Kondensatoren auf der Vorderseite des Bechers mit Markennamen, Typenbezeichnung, Kapazitätswert, Nennspannung, Datumscode und Toleranzangabe gekennzeichnet. Bei Kondensatoren mit kleineren Becherabmessungen als Rastermaß 15 mm wird die Toleranzangabe auf der Rückseite des Bechers angebracht. Kondensatoren ohne Toleranzangabe weisen die Standardtoleranz 20% auf.

RM 2,5 mm Bechergröße < 3,8 x 8,5 x 4,6 mm

RM 2,5 mm Bechergröße > 3,8 x 8,5 x 4,6 mm

RM 5 mm Bechergröße < 8,5 x 10 x 7,2 mm

RM 5 mm Bechergröße > 8,5 x 10 x 7,2 mm

RM 5 mm Kopfbestempelung

Kapazität Code
0,01 µF
0,015 µF
0,022 µF
0,033 µF
0,047 µF
0,068 µF		 10n
15n
22n
33n
47n
68n
0,1 µF
0,15 µF
0,22 µF
0,33 µF
0,47 µF
0,68 µF		 µ1
µ15
µ22
µ33
µ47
µ68
1,0 µF
1,5 µF
2,2 µF
3,3 µF
4,7 µF
6,8 µF		 1µ
1µ5
2µ2
3µ3
4µ7
6µ8
10 µF 10µ

RM 7,5 mm und 10 mm

RM 15 mm bis 52,5 mm

oder

oder

Die Typenbezeichnung MKS 2, FKP 3 usw. wird wie folgt zusammengestellt:

  • Der erste Buchstabe kennzeichnet den inneren Aufbau.
    "M"= metallisierter Aufbau
    "F"= Film/Folien Aufbau (einige Hersteller verzichten auf diesen Buchstaben)
  • Der zweite Buchstabe "K" steht für Kunststofffolien-Kondensatoren.
  • Der dritte Buchstabe gibt das verwendete Dielektrika an.
    "S"= Polyester (PET) (andere Hersteller verwenden "T")
    "P"= Polypropylen (PP)
  • Die folgenden Zahlen sind WIMA-typische Angaben.
Seit Anfang 2024 hat WIMA die Stempelfarbe komplett auf Schwarz umgestellt. Aufgrund von Lagerbeständen bei unserer Distribution können punktuell noch Bauteile mit weißem oder silbenem Stempel ausgeliefert werden.

Haltbarkeit und Lagerung von WIMA Kondensatoren

Lagerung von WIMA SMD Kondensatoren


Baureihen: WIMA SMD-PET, WIMA SMD-PEN, WIMA SMD-PPS

Original verschlossene Verpackungseinheit:
Gegen zwei Jahre und mehr innerhalb des Feuchteschutzbeutels (mit ESD/EMI - Abschirmung / wasserdampfdicht gemäß IPC/JEDEC J-STD-033) unter sachgerechten, überwachten Lagerbedingungen

Angebrochene Verpackungseinheit:
Angebrochene Packeinheiten sollten unmittelbar dem Verarbeitungsprozess zufließen. Ist eine Lagerung erforderlich, wird empfohlen, die angebrochene Verpackungseinheit zwecks Aufbewahrung in den Feuchteschutzbeutel zurückzugeben und diesen wieder luftdicht zu verschließen. Spezifische Lagerung unter überwachten Bedingungen, so im Bereich von 15 °C ≤ T ≤ 40 °C, relative Feuchte < 40 % r. F.

Unsachgemäße Lagerbedingungen, so im Sinne extrem hoher und niedriger Temperaturen sowie Feuchtigkeit, können zu einer Reduzierung der Lagerdauer führen.

Lagerung von bedrahteten WIMA Kondensatoren


Baureihen: Kondensatoren aller WIMA Baureihen mit radial herausgeführten Anschlussdrähten sowie mit Anschlusslaschen

Im Gegensatz zu Kondensatoren abweichender Bauarten, so Elektrolyt-Kondensatoren mit flüssigem Elektrolyten, existiert für handelsübliche Kunststofffolien-Kondensatoren kein “Verfallsdatum”.
Entsprechend den Bezugsdaten zu einzelnen typischen Parametern kann gemäß IEC-/ENSpezifikation von einer Lagerdauer mit

t > 2 a

ausgegangen werden. Dieser Zeitraum begründet sich beispielsweise auf die Prüfung der Lötbarkeit der Anschlussdrähte (nach IEC 60068-2-20) im Sinne einer Alterungsprüfschärfe

Δt = 16 h mit T = 155 °C

Die Anschlüsse von WIMA Kunststoff-Folienkondensatoren sind gemäß diesen Vorgaben geprüft.

Die Oberflächenveredelung der Anschlussdrähte von WIMA-Bauelementen ist mit einer „matten“ Reinzinn-Auflage > 5 μm ausgeführt. So sind für die Kondensatoren selbst nach einer Lagerung von zwei Jahren oder darüber, unter überwachten Umgebungsbedingungen – typischerweise im Bereich +10 °C < T < +40 °C, relative Feuchte < 75 % r. F. – keine negativen Auswirkungen in Bezug auf die Alterung zu erwarten, was sich z. B. in der Verarbeitung mit sehr guten Lötergebnissen äußert.
Fallweise kann es bei länger gelagerten Bauelementen und / oder unklaren Lagerbedingungen angebracht sein, dass sich der Anwender mittels eines Lötversuchs von der Güte der Lötbarkeit vor dem Fertigungseinsatz überzeugt.

Verarbeitungs- und Applikationsempfehlung für SMD Kondensatoren

Layout-Gestaltung


Die Positionierung der Bauelemente auf dem Trägermaterial ist im allgemeinen frei zu gestalten. Zur Vermeidung von Lötschatten oder Wärmesenken sollten extreme Bauelementeverdichtungen vermieden werden. In der Praxis hat sich ein Mindestabstand der Lötflächen zwischen zwei benachbarten WIMA SMD’s von 2 x der Bauelementehöhe bewährt.
Für die Wellenlötung empfiehlt sich grundsätzlich die Ausrichtung der Lötflächen entsprechend der Transportrichtung der Leiterplatte durch die Lötwelle.

Lötpadempfehlung

emasssmd



Size Code L ±0,3 B ±0,3 d a min. b min. c max.
1812
2220
2824
4030
5040
6054		 4,8
5,7
7,2
10,2
12,7
15,3		 3,3
5,1
6,1
7,6
10,2
13,7		 0,5
0,5
0,5
0,5
0,7
0,7		 1,2
1,2
1,2
2,5
2,5
2,5		 3,5
4
4
6
6
6		 3,5
4,5
6,5
9
11,5
14
Alle Maße in mm.

Verarbeitung


Die Verarbeitung von SMD Bauelementen
- Bestücken
- Löten
- Elektrische Endkontrolle/ Kalibrierung
muß als ein geschlossener Prozeß betrachtet werden. So kann das Löten der Leiterplatten eine nicht unerhebliche Beanspruchung für alle elektronischen Bauelemente darstellen. Die Angaben des Herstellers zur Verarbeitung der Bauelemente sind unbedingt zu beachten.

Lötprozess


Temperatur/Zeitdiagramm für die zulässige Verarbeitungstemperatur der WIMA SMD-Reihen in einem typischen Konvektions-Lötverfahren.

SMD-PET
Size Code Tmax.
1812
2220
2824
4030
5040
6054		 220°C
230°C
230°C
230°C
240°C
250°C




SMD-PEN
Size Code Tmax.
1812
2220
2824		 250°C
250°C
250°C
SMD-PPS
Size Code Tmax.
1812
2220
2824
4030
5040
6054		 250°C
250°C
250°C
250°C
250°C
250°C

Bei Reflowlötprozessen können aufgrund der vielfältigen Verfahren keine exakten Prozeßparameter spezifiziert werden. Das dargestellte Diagramm versteht sich als Empfehlung zur Ausarbeitung eines geeigneten praxisorientierten Lötprofils.

Bei der Verarbeitung sollte eine max. Innentemperatur der WIMA SMD-Bauteile von T=210°C nicht überschritten werden. Aufgrund der unterschiedlichen Wärmeaufnahme ist bei kleineren Bauformen die Zeitachse des Lötprozesses möglichst kurz zu halten.

SMD Handlöten


WIMA SMD Kondensatoren können grundsätzlich auch per Hand mit dem Lötkolben gelötet werden. Dabei sollten, ähnlich wie bei automatisierten Lötprozessen, bestimmte Lötzeiten und Löttemperaturen nicht überschritten werden. Diese sind abhängig von der physischen Größe der Bauelemente und der damit verbundenen Wärmeaufnahme.

Size Code Löttemperatur °C/°F Lötdauer
1812
2220
2824
4030
5040
6054		 250/482
250/482
260/500
260/500
260/500
260/500		 2 s Blech 1 / 5 s Pause / 2 s Blech 2
3 s Blech 1 / 5 s Pause / 3 s Blech 2
3 s Blech 1 / 5 s Pause / 3 s Blech 2
5 s Blech 1 / 5 s Pause / 5 s Blech 2
5 s Blech 1 / 5 s Pause / 5 s Blech 2
5 s Blech 1 / 5 s Pause / 5 s Blech 2

Die oben aufgeführten Angaben sind als Richtlinie zu verstehen und sollen dazu dienen, eine Schädigung des Dielektrikums durch übermäßige Hitzebeanspruchung während des Lötprozesses zu vermeiden. Die Qualität der Lötung ist dabei abhängig vom verwendeten Werkzeug sowie vom Können des Benutzers.

Lötmittel


Zur Erzielung zuverlässiger Lötresultate hat sich fallweise eine der folgenden Lotlegierungen als praktikabel erwiesen:

Bleifreie Lotpasten
Sn - Bi
Sn - Zn (Bi)
Sn - Ag - Cu (geeignet für SMD-PET 5040/6054 und SMD-PPS)
Bleihaltige Lotpasten
Sn - Pb - Ag (Sn60-Pb40-A, Sn63-Pb37-A)

Waschen


WIMA SMD Bauteile mit Kunststoffumhüllung sind wie vergleichbar aufgebaute Bauelemente ungeachtet des Fabrikats nicht als hermetisch dicht anzusehen. Aufgrund der heute gängigen Waschsubstanzen, so auf wässriger Basis - anstelle der früher verwendeten halogenierten Kohlenwasserstoffe - mit weiterentwickelter Waschwirkung, hat es sich gezeigt, dass montierte SMD Kondensatoren nach entsprechendem Waschprozess eine unzulässig hohe Abweichung elektrischer Parameter aufweisen können. Auf die Verwendung industrieller Waschprozesse soll im Fall unserer SMD Bauteile daher verzichtet werden, um eine mögliche Schädigung zu vermeiden.

Inbetriebnahme / Kalibrierung


Durch die Belastung der Bauelemente während des Verarbeitungsprozesses treten bei praktisch allen elektronischen Bauelementen reversible Parameterveränderungen auf. Die zu erwartende Wiederkehrgenauigkeit der Kapazität bei verträglicher Verarbeitung liegt im Bereich von |ΔC/C| < 5%
Bei der Inbetriebnahme der Baugruppe ist eine min. Ablagezeit t > 24 h zu berücksichtigen. In stark kapazitätsabhängiger Applikation oder kalibrierten Geräten empfiehlt es sich, die Ablagezeit auf t > 10 d auszudehnen. Dadurch werden weitere Alterungseffekte des Kondensatorgefüges vorweggenommen. Verarbeitungsbedingte Parameterveränderungen sind nach diesem Zeitraum nicht zu erwarten.

Feuchteschutzverpackung


WIMA SMD-Kondensatoren werden in Feuchteschutzbeutel nach JEDEC-Standard (ESD/EMI-Abschirmung/wasserdampfdicht) ausgeliefert. Unter üblichen, überwachten Lagerbedingungen können die Bauteile gegen zwei Jahre und mehr im original verschlossenen Feuchteschutzbeutel gelagert werden. Angebrochene Packeinheiten sollten unmittelbar verarbeitet werden. Ist eine Lagerung erforderlich, sollte die angebrochene Packeinheit im Originalbeutel luftdicht verschlossen aufbewahrt werden.

Zuverlässigkeit


Unter Berücksichtigung der Vorgaben des Herstellers und verträglicher Verarbeitung, zeichnen sich die WIMA SMD Baureihen durch die gleiche hohe Qualität und Zuverlässigkeit wie die analogen bedrahteten WIMA Baureihen aus. Die beispielsweise im WIMA SMD eingesetzte Technologie des metallisierten Kondensators erzielt für alle Anwendungsbereiche die besten Werte. Der Erwartungswert liegt bei:

λ0 < 2 fit

Darüber hinaus unterliegt die Fertigung aller WIMA Bauelemente den Verfahrensregeln der ISO 9001:2015 sowie bauelementespezifisch den Richtlinien des IEC Gütebestätigungssystems (IECQ) für elektronische Bauelemente.

Elektrische Eigenschaften und Applikationsfelder


Grundsätzlich haben die WIMA SMD Baureihen die gleichen elektrischen Eigenschaften wie vergleichbare bedrahtete Kondensatoren. WIMA SMD Kondensatoren verfügen im Vergleich zu Keramik- und Tantalausführungen über eine Reihe von weiteren herausragenden Eigenschaften.

  • günstige Impulsbelastbarkeit
  • niedriger ESR
  • geringe dielektrische Absorption
  • Verfügbarkeit in hohen Spannungsreihen
  • großes Kapazitätsspektrum
  • hohe mechanische Beanspruchbarkeit
  • gute Langzeitstabilität
Bezogen auf die technische Performance sowie auf Qualität und Zuverlässigkeit der WIMA SMDs bietet sich die Möglichkeit, nahezu alle Anwendungsgebiete bedrahteter Folien-Kondensatoren mit SMD-Ausführungen abzudecken. Darüber hinaus erschließen sich den WIMA SMD Baureihen alle Anwendungen, in denen bisher zwingend der Einsatz bedrahteter Bauelemente erforderlich war.

  • Meßtechnik
  • Oszillatorschaltungen
  • Differenzier- und Integrierglieder
  • A/D- bzw. D/A Wandler
  • ‚sample and hold‘ Schaltungen
  • Kfz-Anwendungen
Mit dem heute zur Verfügung stehenden WIMA SMD Programm kann der überwiegende Anteil aller Kunststofffolien-Kondensatorpositionen mit WIMA SMD Bauelementen abgedeckt werden. So reicht der Anwendungsbereich vom Standard-Koppelkondensator bis hin zu Schaltnetzteilanwendungen als Sieb- bzw. Ladekondensator mit hohen Spannungs- und Kapazitätswerten sowie Anwendungen in der Telekommunikation wie z. B. der bekannte Telefonkondensator 1 µF/250 V-.

Verarbeitung von bedrahteten WIMA Kondensatoren

Lötprozess


Auf die Innentemperatur der Kondensatoren muss wie folgt geachtet werden:

Polyester: Vorheizphase:
Lötphase:		 Tmax < 125° C
Tmax < 135° C
Polypropylen: Vorheizphase:
Lötphase:		 Tmax < 100° C
Tmax < 110° C

Wellenlöten:
Lotbadtemperatur: T < 260°C
Einwirkdauer: t < 5 s
Doppelwellenlötung:
Lotbadtemperatur T < 260°C
Einwirkdauer: ∑ t < 5 s[/fusion_text][fusion_text]

Wellenlötung


Typisches Temperatur/Zeitdiagramm für die Doppelwellenlötung.



Aufgrund der vielfältigen Verfahren versteht sich das dargestellte Diagramm lediglich als Empfehlung zur Ausarbeitung eines geeigneten praxisorientierten Lötprofils.

Applikationsleitfaden für WIMA Kondensatoren

Übersicht

 Anwendungsgebiete
Automobil-
elektronik		 Leistungs-
elektronik		 Licht-
technik		 Medizin-
technik		 Haushalts-
elektronik		 Telekom./
Daten		 Alternative
Energien
Produktfamilie Beschreibung Abbildung
SMD Kondensatoren Size Codes 1812 - 6054
SMD-PET/-PEN/-PPS
Miniatur Kondensatoren RM 2,5 mm
MKS 02, FKP 02
Film/Folien Kondensatoren RM 5 - 15 mm
FKS 2, FKP 2, FKS 3, FKP 3
Metallisierte Kondensatoren RM 5 - 52,5 mm
MKS 2, MKP 2, MKS 4, MKP 4
Impuls Kondensatoren RM 7,5 - 52,5 mm
MKP 10, FKP 4, FKP 1
Funk-Entstör Kondensatoren RM 7,5 - 37,5 mm
MKP-X2, MKP-X1 R, MKP-Y2
Filter Kondensatoren RM 27,5 - 52,5 mm
MKP 4F
Snubber Kondensatoren Variable Laschenanschlüsse
Snubber MKP/FKP
GTO Kondensatoren Axiale Schraubanschlüsse
GTO MKP
DC-LINK Kondensatoren Variable Anschlüsse
DC-LINK MKP 4/6/HC
Kundenspezifisch
SuperCap Module Kundenspezifisch
PowerBlocks

Automobil-
Elektronik

 Anwendungsgebiete
Sicherheit Komfort Motorsteuerung Eigenschaften
Airbag-steuerung Brems-steuerung (ABS/ESP) Reifen-druck-anzeige HID Lampen Klein-motoren-steuerung z.B. für Sitze, Spiegel, Fenster etc.) Servo-lenkung Funk- schlüssel Um-/ Wechsel-richter, Elektro- antriebe Benzin-pumpe, Diesel-partikel-filter
SMD Kondensatore
0,01 µF - 6,8 µF
63 - 1000 V-
Size Codes 1812 - 6054


SMD-PPS

SMD-PPS

SMD-PET
SMD-PEN
SMD-PPS

SMD-PET
SMD-PEN

SMD-PET
SMD-PEN

SMD-PET
SMD-PEN

SMD-PET
SMD-PEN
  • Betriebstemperatur bis 140°C
  • Betriebszeit >300000h
  • Geeignet für bleifreies Löten mit T<250°C
Folien Kondensatore
1000 pF - 680 µF
50 - 2000 V-
RM 2,5 - 52,5 mm


MKS 02
MKS 2
MKS 4
FKS 2
FKS 3 		MKS 02
MKS 2
MKS 4
FKS 2
FKS 3		 MKP 2
MKP 4 		MKS 02
MKS 2
MKS 4
MKP 2
MKP 4
FKS 2
FKS 3		 MKP 2
MKP 4		 MKS 02
MKS 2
MKS 4
  • Betriebstemperatur bis 125°C (MKS)
  • Betriebszeit >300000h
  • Kleinstes RM 2,5 mm
  • AEC-Q200 qualifiziert (MKS 2, MKP 2, MKS 4, MKP 4)
Impuls Kondensatoren
100 pF - 47 µF
100 - 6000 V-
RM 7,5 - 52,5 mm
MKP 10
FKP 4
FKP 1

MKP 2
MKP 4 		MKP 10
FKP 4
FKP 1

MKP 2
MKP 4
  • Betriebstemperatur bis 105°C
  • Betriebszeit >300000h
  • Höchste du/dt Werte
  • AEC-Q200 qualifiziert
Funk-Entstör Kondensatoren
1000 pF - 10 µF
300 -440 V~
RM 7,5 - 37,5 mm
MKP-X2
MKP-X1 R
MKP-Y2
  • Betriebstemperatur bis 105°C
  • Betriebszeit >300000h
  • Hoher Entstörungsgrad und niedriger ESR
  • Klassen X2, X1, Y2
  • AEC-Q200 qualifiziert
Filter Kondensatoren
0,68 µF - 75 µF
230 - 440 V~
RM 27,5 - 52,5 mm
MKP 4F
  • Betriebstemperatur bis 105°C
  • Betriebszeit >60000h
  • Hohe AC Belastbarkeit
  • AEC-Q200 qualifiziert
Snubber Kondensatoren
0,01 µF - 8 µF
630 - 4000 V-
Variable Anschlüsse
Snubber MKP
Snubber FKP
  • Betriebstemperatur bis 105°C
  • Betriebszeit >300000h
  • Zahlreiche Anschlussvarianten
  • AEC-Q200 qualifiziert
DC-LINK Kondensatoren
1 µF - 8250 µF
400 - 1500 V-
Variable Anschlüsse
DCL MKP 4
DCL MKP 6
DCL HC
Kunden-spezifisch
  • Betriebstemperatur bis 105°C
  • Betriebszeit >100000h
  • 2-Draht-, 4-Draht-, Laschen- oder Schraubanschlüsse
  • AEC-Q200 qualifiziert (DCL MKP 4)
PowerBlock Module
kundenspezifisch

SuperCap Module für Bordnetzstabilisierung und Datensicherheit SuperCap Module für lokale Stromversorgung SuperCap Module zur Rückspeisung von Bremsenergie bzw. Antriebsunterstützung
  • Betriebstemperatur -40°C bis +65°C
  • Betriebszeit >10 Jahre
  • Entladestrom bis einige 1000A

Leistungs-
Elektronik

 Anwendungsgebiete
Leistungselektronik Eigenschaften
Batterie- Ladegeräte Frequenz- Umrichter Stromversorgung/ SMPS USV AC-Filter, harmonische Filter Elektronische Stromzähler
SMD Kondensatoren
0,01 µF - 6,8 µF
63 - 1000 V-
Size Codes 1812 - 6054


SMD-PET
SMD-PEN

SMD-PET
SMD-PEN
SMD-PPS
  • Betriebstemperatur bis 140°C (PPS)
  • Betriebszeit >300000h
  • Geeignet für bleifreies Löten mit T <250°C
Folien Kondensatoren
1000 pF - 680 µF
50 - 2000 V-
RM 2,5 - 52,5 mm
MKS 02
MKS 2
MKS 4

MKP 2
MKP 4

FKS 2
FKS 3 		MKS 02
MKS 2
MKS 4

MKP 2
MKP 4

FKS 2
FKS 3
  • Betriebstemperatur bis 125°C (MKS)
  • Betriebszeit >300000h
  • Kleinstes RM 2,5 mm
Impuls Kondensatoren
100 pF - 47 µF
100 - 6000 V-
RM 7,5 - 52,5 mm
MKP 10
FKP 4
FKP 1

MKP 2
MKP 4

MKP 10
FKP 4
FKP 1

MKP 2
MKP 4

  • Betriebstemperatur bis 105°C
  • Betriebszeit >300000h
  • Höchste du/dt Werte
Funk-Entstör Kondensatoren
1000 pF - 10 µF
300 - 440 V~
RM 7,5 - 37,5 mm
MKP-X1 R
MKP-X2
MKP-Y2		 MKP-X1 R
MKP-X2
MKP-Y2		 MKP-X1 R
MKP-X2
MKP-Y2
  • Betriebstemperatur bis 105°C
  • Betriebszeit >300000h
  • Hoher Entstörungsgrad und niedriger ESR
Filter Kondensatoren
0,68 µF - 75 µF
230 - 440 V~
RM 27,5 - 52,5 mm

MKP 4F

MKP 4F
  • Betriebstemperatur bis 105°C
  • Betriebszeit >60000h
  • Hohe AC Belastbarkeit
Snubber Kondensatoren
0,01 µF - 8 µF
630 - 4000 V-
Variable Anschlüsse
Snubber MKP
Snubber FKP		 Snubber MKP
Snubber FKP

Snubber MKP
Snubber FKP
  • Betriebstemperatur bis 105°C
  • Betriebszeit >300000h
  • Zahlreiche Anschlussvarianten
DC-LINK Kondensatoren
1 µF - 8250 µF
400 - 1500 V-
Variable Anschlüsse
DC-LINK MKP 4
DC-LINK MKP 6
DC-LINK HC
Kundenspezifisch
  • Betriebstemperatur bis 105°C
  • Betriebszeit >100000h
  • 2-Draht-, 4-Draht-, Laschen- oder Schraubanschlüsse
SuperCap Module
kundenspezifisch

PowerBlock als Notstromsystem
  • Betriebstemperatur -40°C bis +65°C
  • Betriebszeit >10 Jahre
  • Entladestrom bis einige 1000A

Lichttechnik

 Anwendungsgebiete
Lichttechnik Eigenschaften
Vorschaltgeräte Stromsparlampen
Metallisierte Kondensatoren
1000 pF - 680 µF
50 - 2000 V-
RM 5 - 52,5 mm
MKP 2
MKS 4
MKP 4		 MKS 2
MKP 2
MKS 4
MKP 4
  • Polyethylenterephthalat (PET) Dielektrikum
  • Hohe Temperaturbeständigkeit
  • Niedriger Verlustfaktor
  • Ausheilfähig

  • Polypropylen (PP) Dielektrikum
  • Negative Kapazitätsänderung über Temperatur
  • Sehr niedriger Verlustfaktor
  • Ausheilfähig
Impuls Kondensatoren
100 pF - 47 µF
100 - 6000 V-
RM 7,5 - 52,5 mm
MKP 10
FKP 4
FKP 1		 MKP 10
FKP 4
FKP 1
  • Polypropylen (PP) Dielektrikum
  • Hohe Impulsbelastbarkeit
  • Innere Reihenschaltung (MKP 10 > 630 V-, FKP 4, FKP 1)
  • Negative Kapazitätsänderung über Temperatur
  • Sehr niedriger Verlustfaktor
  • Ausheilfähig
Funk-Entstör Kondensatoren
1000 pF - 10 µF
300 - 440 V~
RM 7,5- 37,5 mm
Klasse X1, X2, Y2
MKP-X1 R
MKP-X2
MKP-Y2		 MKP-X1 R
MKP-X2
MKP-Y2
  • Polypropylen (PP) Dielektrikum
  • Hoher Entstörungsgrad durch dämpfungsarmen Aufbau mit niedrigem ESR
  • Ausheilfähig

Medizin-
technik

 Anwendungsgebiete
Medizintechnik Eigenschaften
Abbildungs-systeme (CT, MRT, Röntgen, Ultraschall) Narkose-technik Reinigungs- systeme Defibrillations- geräte Patienten- überwachung (Blutzucker-
messung, Blutgasanalyse, Telemetrie)		 Beatmungs- technik Laser-technologie
SMD Kondensatoren
0,01 µF - 6,8 µF
63 - 1000 V-
Size Codes 1812 - 6054


SMD-PET
SMD-PEN
SMD-PPS

SMD-PET
SMD-PEN
SMD-PPS

SMD-PET
SMD-PEN
SMD-PPS

SMD-PET
SMD-PEN
SMD-PPS
  • Betriebstemperatur bis 140°C
  • Betriebszeit >300000h
  • Geeignet für bleifreies Löten mit T<250°C
Folien Kondensatoren
1000 pF - 680 µF
50 - 2000 V-
RM 2,5 - 52,5 mm

MKP 2
MKP 4 		MKS 02
MKS 2
MKS 4

MKP 2
MKP 4		 MKS 02
MKS 2
MKS 4

MKP 2
MKP 4		 MKS 02
MKS 2
MKS 4

MKP 2
MKP 4 		MKS 02
MKS 2
MKS 4

MKP 2
MKP 4
  • Betriebstemperatur bis 125°C
  • Betriebszeit >300000h
  • Kleinstes RM 2,5 mm
Impuls Kondensatoren
100 pF - 47 µF
100 - 6000 V-
RM 7,5 - 52,5 mm
MKP 10
FKP 4
FKP 1		 MKP 10
FKP 4
FKP 1		 MKP 10
FKP 4
FKP 1		 MKP 10
FKP 4
FKP 1
  • Betriebstemperatur bis 105°C
  • Betriebszeit >300000h
  • Höchste du/dt Werte
Funk-Entstör Kondensatoren
1000 pF - 10 µF
300 - 440 V~
RM 7,5 - 27,5 mm
MKP-X2
MKP-X1 R
MKP-Y2		 MKP-X2
MKP-X1 R
MKP-Y2		 MKP-X2
MKP-X1 R
MKP-Y2		 MKP-X2
MKP-X1 R
MKP-Y2		 MKP-X2
MKP-X1 R
MKP-Y2		 MKP-X2
MKP-X1 R
MKP-Y2
  • Betriebstemperatur bis 105°C
  • Betriebszeit >300000h
  • Hoher Entstörungsgrad und niedriger ESR
Filter Kondensatoren
0,68 µF - 75 µF
230 - 440 V~
RM 27,5 - 52,5 mm
MKP 4F
  • Betriebstemperatur bis 105°C
  • Betriebszeit >60000h
  • Hohe AC Belastbarkeit
Snubber Kondensatoren
0,01 µF - 8 µF
630 - 4000 V-
Variable Anschlüsse
Snubber MKP
Snubber FKP		 Snubber MKP
Snubber FKP
  • Betriebstemperatur bis 105°C
  • Betriebszeit >300000h
  • Zahlreiche Anschlussvarianten
GTO Kondensatoren
1,0 µF - 100 µF
400 - 2000 V-
Axiale Schraub-anschlüsse
GTO MKP
  • Betriebstemperatur bis +85°C
  • Betriebszeit >300000h
  • Axiale Schraubanschlüsse
SuperCap Module
kundenspezifisch

PowerBlock
  • Betriebstemperatur -40°C bis +65°C
  • Betriebszeit >10 Jahre
  • Entladestrom bis einige 1000A

Unterhaltungs-/ Haushalts-
Elektronik

 Anwendungsgebiete
Unterhaltungs-/Haushaltselektronik Eigenschaften
High-End Audio Systeme Verstärker LCD / Plasma TVs Digital- empfänger Video Systeme Bedien-einheit für Haushalts-geräte Weiße Ware (Induktionsherd, Zündschaltgerät etc.)
SMD Kondensatoren
0,01 µF - 6,8 µF
63 - 1000 V-
Size Codes 1812-6054


SMD-PPS

SMD-PET
SMD-PEN
SMD-PPS

SMD-PET
SMD-PEN

SMD-PET
SMD-PEN

SMD-PET
SMD-PEN

SMD-PET
SMD-PEN
  • Betriebstemperatur bis 140°C
  • Betriebszeit >300000h
  • Geeignet für bleifreies Löten mit T<250°C
Folien Kondensatoren
27 pF - 680 µF
50 - 2000 V-
RM 2,5 - 52,5 mm

MKS 02
MKS 2
MKS 4

MKP 2
MKP 4

FKP 02
FKP 2
FKP 3

MKS 02
MKS 2
MKS 4

MKP 2
MKP 4

FKP 02
FKP 2
FKP 3		 MKP 2
MKP 4 		MKS 02
MKS 2
MKS 4

MKS 02
MKS 2
MKS 4

MKP 2
MKP 4

MKS 02
MKS 2

MKP 2
MKP 4

FKS 2
FKS 3
  • Betriebstemperatur bis 125°C
  • Betriebszeit >300000h
  • Kleinstes RM 2,5 mm
Impuls Kondensatoren
100 pF - 47 µF
100 - 6000 V-
RM 7,5 - 52,5 mm
MKP 10 MKP 10 MKP 10 MKP 10
FKP 4
FKP 1		 MKP 10
FKP 4
FKP 1
  • Betriebstemperatur bis 105°C
  • Betriebszeit >300000h
  • Höchste du/dt Werte
Funk-Entstör Kondensatoren
1000 pF - 10 µF
300 - 440 V~
RM 7,5 - 37,5 mm
MKP-X1 R
MKP-X2
MKP-Y2		 MKP-X1 R
MKP-X2
MKP-Y2		 MKP-X1 R
MKP-X2
MKP-Y2		 MKP-X1 R
MKP-X2
MKP-Y2		 MKP-X1 R
MKP-X2
MKP-Y2		 MKP-X1 R
MKP-X2
MKP-Y2
  • Betriebstemperatur bis 105°C
  • Betriebszeit >300000h
  • Hoher Entstörungsgrad und niedriger ESR
Snubber Kondensatoren
0,01 µF - 8 µF
680 - 4000 V-
Variable Anschlüsse
Snubber MKP
Snubber FKP
  • Betriebstemperatur bis 105°C
  • Betriebszeit >300000h
  • Zahlreiche Anschlussvarianten

Telekom./ Daten-
verarbeitung

 Anwendungsgebiete
Telekommunikation / Datenverarbeitung Eigenschaften
Strom-versorgung Verteiler Daten-verarbeitungs-systeme (Server etc.) Netzwerk- Komponente (Router, Schaltanlagen, Netzknoten, Modems) Drahtlose Kommunikation (WLAN, UMTS etc.) Daten-sicherung
SMD Kondensatoren
0,01 µF - 6,8 µF
63 - 1000 V-
Size Codes 1812-6054


SMD-PET
SMD-PEN
SMD-PPS

SMD-PET
SMD-PEN
SMD-PPS

SMD-PET
SMD-PEN
SMD-PPS

SMD-PET
SMD-PEN
SMD-PPS
  • Betriebstemperatur bis 140°C
  • Betriebszeit >300000h
  • Geeignet für bleifreies Löten mit T<250°C
Folien Kondensatoren
1000 pF - 680 µF
50 - 2000 V-
RM 2,5 - 52,5 mm
MKS 02
MKS 2
MKS 4

MKP 2
MKP 4		 MKS 02
MKS 2
MKS 4

MKP 2
MKP 4

FKS 2
FKS 3		 MKS 02
MKS 2
MKS 4

MKP 2
MKP 4

FKS 2
FKS 3		 MKS 02
MKS 2
MKS 4

MKP 2
MKP 4

FKS 2
FKS 3
  • Betriebstemperatur bis 125°C
  • Betriebszeit >300000h
  • Kleinstes RM 2,5 mm
Impuls Kondensatoren
100 pF - 47 µF
100 - 6000 V-
RM 7,5 - 52,5 mm
MKP 10
FKP 4
FKP 1		 MKP 10
FKP 4
FKP 1		 MKP 10
FKP 4
FKP 1		 MKP 10
FKP 4
FKP 1
  • Betriebstemperatur bis 105°C
  • Betriebszeit >300000h
  • Höchste du/dt Werte
Funk-Entstör Kondensatoren
1000 pF - 10 µF
300 - 440 V~
RM 7,5 - 37,5 mm
MKP-X1 R
MKP-X2
MKP-Y2		 MKP-X1 R
MKP-X2
MKP-Y2		 MKP-X1 R
MKP-X2
MKP-Y2
  • Betriebstemperatur bis 105°C
  • Betriebszeit >300000h
  • Hoher Entstörungsgrad und niedriger ESR
SuperCap Module
kundenspezifisch

PowerBlock
  • Betriebstemperatur -40°C bis +65°C
  • Betriebszeit >10 Jahre
  • Entladestrom bis einige 1000A

Erneuerbare Energie

 Anwendungsgebiete
Erneuerbare Energie Eigenschaften
Energie-speicherung Umrichter Stromversorgung USV Grid-Schnittstelle
Impuls Kondensatoren
100 pF - 47 µF
100 - 6000 V-
RM 7,5 - 52,5 mm
MKP 10
FKP 4
FKP 1

MKP 2
MKP 4		 MKP 10
FKP 4
FKP 1

MKP 2
MKP 4		 MKP 10
FKP 4
FKP 1

MKP 2
MKP 4
  • Betriebstemperatur bis 105°C
  • Betriebszeit >300000h
  • Höchste du/dt Werte
Filter Kondensatoren
0,68 µF - 75 µF
230 - 440 V~
RM 27,5 - 52,5 mm
MKP 4F MKP 4F
  • Betriebstemperatur bis 105°C
  • Betriebszeit >60000h
  • Hohe AC Belastbarkeit
Snubber Kondensatoren
0,01 µF - 8 µF
630 - 4000 V-
Variable Anschlüsse
Snubber MKP
Snubber FKP		 Snubber MKP
Snubber FKP		 Snubber MKP
Snubber FKP
  • Betriebstemperatur bis 105°C
  • Betriebszeit >300000h
  • Zahlreiche Anschlussvarianten
GTO Kondensatoren
1µF - 100 µF
400 - 2000 V-
Axiale Schraubanschlüsse
GTO MKP GTO MKP GTO MKP
  • Betriebstemperatur bis 85°C
  • Betriebszeit >300000h
  • Axiale Schraubanschlüsse
DC-LINK Kondensatoren
1 µF - 8250 µF
400 - 1500 V-
Variable Anschlüsse
DC-LINK MKP 4
DC-LINK MKP 6
DC-LINK HC
Kundenspezifisch		 DC-LINK MKP 4
DC-LINK MKP 6
DC-LINK HC
Kundenspezifisch 		DC-LINK MKP 4
DC-LINK MKP 6
DC-LINK HC
Kundenspezifisch
  • Betriebstemperatur bis 105°C
  • Betriebszeit >100000h
  • 2-Draht-, 4-Draht-, Laschen- oder Schraubanschlüsse
SuperCap Module
kundenspezifisch

PowerBlock (z.B. in Fotovoltaik-anlagen) PowerBlock (z.B. in Schlupf-steuerung in Windkraft-anlagen) PowerBlock für Notstromsysteme
  • Betriebstemperatur -40°C bis +65°C
  • Betriebszeit >10 Jahre
  • Entladestrom bis einige 1000A

WIMA SMD Kondensatoren

Anwendungsbereiche: Automobilelektronik, Leistungselektronik, Medizintechnik, Unterhaltungs-/Haushaltselektronik, Datenverarbeitung
Produkt-Reihe Anwendung Schaltbild Kurvenverlauf Anforderungen Eigenschaften
SMD-PET,
SMD-PEN,
SMD-PPS		 Abblocken/Koppeln Hochpassfilter:
– verhindert Gleichstromfluss
– ermöglicht Wechselstromfluss
– Hoher Isolations-widerstand
– Niedrige Eigeninduktivität (Nennspannung beachten)
  • Betriebstemperaturen bis 125°C (SMD-PET, SMD-PEN) und 140°C (SMD-PPS)
  • Geeignet für bleifreie Lötprozesse mit erhöhter Temperature Tpeak = 250°C (SMD-PPS)
  • Aufgrund des niedrigen Verlustfaktors als Filterkondensator geeignet (SMD-PPS)
Vergleich zu Keramik SMDs (MLCC):
  • Keine Gefahr von Delamination oder interner Risse
  • ΔC/C über Temperatur: sehr niedrig (SMD-PET, SMD-PEN) oder extrem niedrig (SMD-PPS)
  • Ausheilfähig -> hohe Spannungsfestigkeit, hohe Zuverlässigkeit
Ableiten/Entkoppeln Tiefpassfilter:
– unterdrückt Übertragung von Hochfrequenz-signalen (Wechselspannung)
– Hoher Isolations-widerstand
– Niedrige Eigeninduktivität
Glättung
– Glättung pulsierender Gleichspannung eines Gleichrichters
– Vergleichsweise hohe Kapazität
– Niedriger Verlustfaktor (Frequenz beachten)
SMD-PPS Bandpassfilter-Schaltungen (z.B. Audio, TV)
– durchlässig für Signale eines bestimmten Frequenzbereiches
– bedämpft Signale außerhalb dieses Frequenzbereiches
– Niedriger Verlustfaktor
– Hohe Kapazitäts-stabilität
Bandsperre (z.B. Audio, TV)
– bedämpft Signale eines bestimmten Frequenzbereiches
– durchlässig für Signale außerhalb dieses Frequenzbereiches
– Niedriger Verlustfaktor
– Hohe Kapazitäts-stabilität

WIMA Folien Kondensatoren (RM 2,5 – 52,5 mm)

Anwendungsbereiche: Automotive, Leistungselektr., Lichttechnik, Medizintechnik, Haushaltselektr., Datenverarb., Erneuerbare Energie
Produkt-Reihe Anwendung Schaltbild Kurvenverlauf Anforderungen Eigenschaften

MKS 02,
MKS 2,
MKS 4,

FKS 2,
FKS 3

MKP 2,
MKP 4 (HF-Koppeln/ Entkoppeln)		 Abblocken/Koppeln Hochpassfilter:
– verhindert Gleichstromfluss
– ermöglicht Wechselstromfluss
– Hoher Isolations-widerstand
– Niedrige Eigeninduktivität (Nennspannung beachten)
Metallisierte Kondensatoren (MK-Typen):
  • Hohe Kapazitäten in kleinen Gehäusen
  • Kleinstes RM: 2,5 mm (MKS 02)
  • ΔC/C über Temperatur: sehr niedrig (MKS, MKP)
  • Ausheilfähig -> hohe Spannungsfestigkeit, hohe Zuverlässigkeit
  • Sehr niedriger Verlustfaktor (MKP)
  • Für frequenzbelastete Applikationen (MKP) aufgrund des niedrigen Verlustfaktors
  • AEC-Q200 qualifiziert
Film/Folien Kondensatoren (FK-Typen):
  • Hohe Impuls- bzw. Strombelastbarkeit
  • Kleinstes RM: 2,5 mm (FKP 02)
  • ΔC/C über Temperatur: sehr niedrig (FKS, FKP)
  • Hoher Isolationswiderstand (FKS) oder sehr hoher Isolationswiderstand (FKP,)
  • Eingeengte Toleranzen bis 1% (FKP)
  • Für frequenzbelastete Applikationen (FKP) aufgrund des sehr niedrigen Verlustfaktors
  • Hohe Zuverlässigkeit
Ableiten/Entkoppeln Tiefpassfilter:
– unterdrückt Übertragung von Hochfrequenzsignalen (Wechselspannung)
– Hoher Isolations-widerstand
– Niedrige Eigeninduktivität

MKS 02,
MKS 2,
MKS 4,
MKP 4

Glättung
– Glättung pulsierender Gleichspannung eines Gleichrichters
– Vergleichsweise hohe Kapazität
– Niedriger Verlustfaktor (Frequenz beachten)

FKP 02,
FKP 2,
FKP 3,

MKP 2,
MKP 4

Bandpassfilter-Schaltungen (z.B. Audio, TV)
– durchlässig für Signale eines bestimmten Frequenzbereiches
– bedämpft Signale außerhalb dieses Frequenzbereiches
– Niedriger Verlustfaktor
– Hohe Kapazitäts-stabilität
Bandsperre (z.B. Audio, TV)
– bedämpft Signale eines bestimmten Frequenzbereiches
– durchlässig für Signale außerhalb dieses Frequenzbereiches
– Niedriger Verlustfaktor
– Hohe Kapazitäts-stabilität

FKP 02,
FKP 2,
FKP 3,

MKP 2,
MKP 4

Zeitglieder (z.B. Signallampe)
– beim Ladevorgang des Kondensators steigt die Spannung mit der Zeit
– nach Erreichen eines bestimmten Wertes tritt ein Zustandswechsel ein
– Hoher Isolations-widerstand
– Hohe Kapazitäts-stabilität

FKP 02,
FKP 2,
FKP 3,

MKP 2,
MKP 4		 „Sample and Hold“ (z.B. Verstärker) Analog-Digital Wandler:
– Kondensator speichert analogen Spannungswert
– elektronischer Schalter verbindet/trennt den Kondensator vom Analogeingang (Abtastrate)
– Niedrige dielektrische Absorption
– Hoher Isolations-widerstand
Spitzenspannungs-detektoren
– Diode leitet positive „Halbwellen“ und lädt Kondensator auf Spitzenspannung auf
– Spitzenspannung wird im Kondensator gespeichert, die Diode verhindert den Rückfluss
– Kondensator hält die Ladespannung auch wenn der Kurvenverlauf gegen Null geht
– Niedrige dielektrische Absorption
– Hoher Isolations-widerstand

WIMA Impuls Kondensatoren (RM 7,5 – 52,5 mm)

Anwendungsbereiche: Automotive, Leistungselektr., Lichttechnik, Medizintechnik, Haushaltselektr., Datenverarb., Erneuerbare Energie
Produkt-Reihe Anwendung Schaltbild Kurvenverlauf Anforderungen Eigenschaften

MKP 10,
FKP 4,
FKP 1

 Rückschlagskondensator (z.B. Monitore, TV)
– Strom fließt von der Ablenkspule zum Rückschlagkondensator
– Elektronenstrahl wird in schneller Folge von der rechten auf die linke Bildschirmseite gelenkt
– Niedriger Verlustfaktor
– Hohe du/dt-Belastbarkeit
– Hohe Spannungsfestigkeit
  • Impuls- bzw. Strombelastbarkeit: hoch (MKP 10), sehr hoch (FKP 4) oder extrem hoch (FKP 1)
  • Ausheilfähig -> hohe Spannungsfestigkeit, sehr hohe Zuverlässigkeit
  • Sehr niedriger Verlustfaktor
  • Hoher Isolationswiderstand
  • AEC-Q200 qualifiziert

MKP 10,
(MKP 4)

S-Korrektur (Glättung)
– Strom fließt von CLdurch Trafo-Ablenkspule nach CS
– CS glättet pulsierende Gleichspannungen
– Niedriger Verlustfaktor
– Mäßige du/dt-Belastbarkeit
MKP 10,
FKP 4,
FKP 1		 Energiespeicherung (z.B. Vorschaltgeräte)
– Kondensator wird mit hoher Spannung aufgeladen, speichert Energie und gibt diese kurzfristig wieder ab
– Hohe du/dt-Belastbarkeit
– Hohe (Stoß-) Stromfestigkeit
– Hoher Isolationswiderstand
MKP 10,
 FKP 4,
FKP 1		 Oszillatorschaltungen Schwingkreis (LC):
– Wechselspannung schwingt mit Resonanzfrequenz
– siehe auch Filterschaltungen
– Niedriger Verlustfaktor
– Hohe Kapazitätsstabilität (Technische Datenblattangaben beachten)
MKP 10,
FKP 4,
FKP 1

(FKP 02,
FKP 2,
FKP 3)

 Bedämfung (z.B. Relais)
– Kondensator bedämpft Überspannungsspitzen durch hohen Ableitstrom
– Niedriger Verlustfaktor
– Hohe du/dt-Belastbarkeit (Technische Datenblattangaben beachten)

WIMA Funk-Entstör-Kondensatoren

Anwendungsbereiche: Automotive, Leistungselektr., Lichttechnik, Medizintechnik, Haushaltselektr., Datenverarb., Erneuerbare Energie
Produkt-Reihe Anwendung Schaltbild Kurvenverlauf Anforderungen Eigenschaften

MKP-X2,
MKP-X1 R,
MKP-Y2,

Funk-Entstörung
– Kondensator unterdrückt hochfrequente Störspannungen von netzbetriebenen Geräten
– Klasse X Kondensatoren sind zwischen Phase und Nullleiter oder zwischen den Phasen geschaltet
– Klasse Y Kondensatoren sind zwischen Phase und (geerdetem) Gehäuse geschaltet und überbrücken die Betriebsisolierung
– Hoher Entstörungsgrad und niedriger ESR
  • Betriebstemperatur bis 105°C
  • Hoher Entstörungsgrad durch dämpfungsarmen Aufbau mit niedrigem ESR
  • Hohe Volumenkapazität
  • AEC-Q200 qualifiziert

MKP-X2,
MKP-X2 R,
(MKP-X1 R),
(MKS 4,
> 630 V-,
> RM 10)

 Spannungsteiler „kalter Widerstand“
– kapazitiver Spannungsteiler
– Hohe Kapazitätsstabilität
– Flammhemmende Ausführung (Forderung von Approbationen klären)

WIMA Filter Kondensatoren

Anwendungsbereiche: Automotive, Leistungselektronik, Medizintechnik, Erneuerbare Energie
Produkt-Reihe Anwendung Schaltbild Kurvenverlauf Anforderungen Eigenschaften

MKP 4F

Spannungsteiler „kalter Widerstand“
– kapazitiver Spannungsteiler
– Hohe Kapazitätsstabilität
– Flammhemmende Ausführung (Forderung nach Approbationen klären)
  • Betriebstemperatur bis 105° C
  • Hohes Kapazitäts-/ Volumenverhältnis
  • Bis 440 V~
  • AEC-Q200 qualifiziert

WIMA Snubber Kondensatoren

Anwendungsbereiche: Automotive, Leistungselektronik, Medizintechnik, Haushaltselektronik, Erneuerbare Energie
Produkt-Reihe Anwendung Schaltbild Kurvenverlauf Anforderungen Eigenschaften

Snubber MKP,
Snubber FKP

 Energiespeicherung
– Kondensator wird mit hoher Spannung aufgeladen, speichert Energie und gibt diese kurzfristig wieder ab
– Hohe du/dt-Belastbarkeit
– Hohe (Stoß-) Stromfestigkeit
– Hoher Isolationswiderstand
  • Impuls- bzw. Strombelastbarkeit: hoch (Snubber MKP) oder sehr hoch (Snubber FKP)
  • Hohe Volumenkapazität (Snubber MKP)
  • Ausheilfähig -> hohe Spannungsfestigkeit, sehr hohe Zuverlässigkeit
  • Sehr niedriger Verlustfaktor
  • Hoher Isolationswiderstand
  • Niedrige Eigeninduktivität
  • Besonders kontaktsichere Anschlusskonfigurationen: 4-Draht Ausführungen oder verschraubbare Blechlaschenanschlüsse
  • AEC-Q200 qualifiziert
Bedämpfung (z.B. IGBT)
– Kondensator bedämpft Überspannungsspitzen durch hohen Ableitstrom
– Niedriger Verlustfaktor
– Hohe du/dt-Belastbarkeit (Technische Datenblattangaben beachten)
– Niedrige Eigeninduktivität

WIMA GTO Kondensatoren

Anwendungsbereiche: Leistungselektronik, Erneuerbare Energie
Produkt-Reihe Anwendung Schaltbild Kurvenverlauf Anforderungen Eigenschaften

GTO MKP

 Energiespeicherung
– Kondensator wird mit hoher Spannung aufgeladen, speichert Energie und gibt diese kurzfristig wieder ab
– Hohe du/dt-Belastbarkeit
– Hohe (Stoß-) Stromfestigkeit
– Hoher Isolationswiderstand
  • Sehr hohe Impuls- bzw. Strombelastbarkeit
  • Ausheilfähig -> hohe Spannungsfestigkeit, sehr hohe Zuverlässigkeit
  • Sehr niedriger Verlustfaktor
  • Hoher Isolationswiderstand
  • Niedrige Eigeninduktivität
  • Hohe mechanische Stabilität
  • Hohe Schwingungs- und Stoßfestigkeit
Bedämpfung (z.B. GTO-Thyristoren)
– Kondensator bedämpft Überspannungsspitzen durch hohen Ableitstrom
– Niedriger Verlustfaktor
– Hohe du/dt-Belastbarkeit (Technische Datenblattangaben beachten)
– Niedrige Eigeninduktivität

WIMA DC-LINK Kondensatoren

Anwendungsbereiche: Automotive, Leistungselektronik, Erneuerbare Energie
Produkt-Reihe Anwendung Anforderungen Eigenschaften
DC-LINK MKP 4
DC-LINK MKP 6
DC-LINK HC
Kundenspezifisch 		Energiespeicherung z.B. in:
  • Frequenzumrichter
  • Power Supplies
  • Solar Inverter
  • E-Mobility (Battery Chargers, Motor Drives & Power Train)
  • usw.
- Kondensator speichert Energie im Gleichspannungs-Zwischenkreis
- Ableiten der im Wechselrichter entstehenden hochfrequenten Ripple-Spannung
- Hohe Volumenkapazität
- Hohe Gleichspannungsfestigkeit
- Niedriger Verlustfaktor
  • Volumenkapazität: hoch (DC-LINK MKP 4) oder sehr hoch (DC-LINK MKP 6 oder DC-LINK HC)
  • Hohe mechanische Stabilität
  • Besonders kontaktsichere Anschluss-Konfigurationen: 2-Draht-, 4-Draht-, Blechlaschen- oder Schraubanschlüsse (male oder female)
  • AEC-Q200 qualifiziert (DC-LINK MKP 4)
Vorteile im Vergleich zu Aluminium Elektrolytkondensatoren:
  • Niedrige Eigeninduktivität
  • Hohe Ripplestrom-Belastbarkeit
  • Hohe Spannungs-/überspannungsfestigkeit durch spezielle Metallisierung
  • Hervorragende Selbstheileigenschaften
  • Sehr konstanter ΔC/C
  • Sehr niedriger Verlustfaktor und ESR
  • Trockener Aufbau ohne Elektrolyt -> hohe Zuverlässigkeit
  • Ungepolter Aufbau
  • Hoher Isolationswiderstand
Schaltbild

WIMA PowerBlocks

Anwendungsbereiche: Automobilelektronik (PKWs, LKWs, Busse, Militärfahrzeuge und Gabelstapler)
Anwendung Beispiele Anforderungen Eigenschaften
Rekuperation von Bremsenergie/ Leistungsschub
- PowerBlock Einheit speichert Bremsenergie und stellt sie umgehend, z.B. zur Beschleunigung, wieder zur Verfügung

Spitzenlast-Abdeckung
- PowerBlock Einheit unterstützt die Batterie bei der Abdeckung von Leistungsspitzen

Lokale Stromversorgung
- PowerBlock Einheit stellt kurzfristig in lokalen elektrischen Systemen hohe Ströme zur Verfügung

Bordnetz-Stabilisierung
- Backup-System für sicherheitsrelevante Bordelektronik
Kombination mit Batterien in Hybrid- und Elektrofahrzeugen
- Motorstart - ESP - Audiosystem
- Start/Stopp - 4-Rad Steuerung - Elektrische Wasserpumpe
- Elektrische Heizung
 - Elektrische Bremsen
 - Türschloss/ Türverriegelung
- Elektrische Steuerung
 - Elektrische Lüftung

- Niedriger Kraftstoffverbrauch
- Niedriger CO2 Ausstoß
- Hohe Dynamik
- Niedriges Batteriegewicht
- Hohe Effizienz
- Lange Lebensdauer der Batterie
- Hohe Zuverlässigkeit der Bordelektronik
  • Schnelle Abgabe von einigen 100A bis 3000A im Gleichstrombetrieb
  • Betriebstemperatur von -40°C bis +65°C
  • Viele Jahre wartungsfreier Betrieb mit mehr als 1 Mio. Lade-/Entladezyklen
  • Lebenserwartung >10 Jahre
  • Wesentlich geringeres Gewicht als Batterien oder Akkus
  • Umweltfreundliche Werkstoffe
Starten von Motoren
- PowerBlock Einheit liefert in kürzester Zeit hohe Ströme zum Anlassen eines Motors
- Nach dem Start wird die PowerBlock Einheit sofort wieder aufgeladen
Ersatz von Starter-Batterien
- Stromversorgung unter extremen Wetterbedingungen (-40°C)
- Lange Stillstandzeiten (Oldtimer)
- Keine Wartungskosten
Anwendungsbereiche: Transport- und Verkehrswesen (Bahn, Straßenbahn, U-Bahn )
Anwendung Beispiele Anforderungen Eigenaschaften
Rekuperation von Bremsenergie/ Leistungsschub
- PowerBlock Einheit speichert Bremsenergie und stellt sie umgehend, z.B. zur Beschleunigung, wieder zur Verfügung

Spitzenlast-Abdeckung
- Abdeckung von Leistungsspitzen

Kurzfristige Energiespeicherung
- Netz-Unterstützung in localen Verkehrs-Systemen durch Speicherung von Energie
"Rollender Speicher"
- Integrierte Wärmesenke
- Spart ca. 30% Energie durch Rekuperation
- Effizienz >95%
- Energieeinsparung
- Hohe Dynamik
- Hohe Effizienz
- Spitzenlast-Abdeckung
- Reduzierung von Oberleitungen in historischen Innenstädten
  • Schnelle Abgabe von einigen 100A bis 3000A im Gleichstrombetrieb
  • Betriebstemperatur von -40°C bis +65°C
  • Viele Jahre wartungsfreier Betrieb mit mehr als 1 Mio. Lade-/Entladezyklen
  • Lebenserwartung >10 Jahre
  • Wesentlich geringeres Gewicht als Batterien oder Akkus
  • Umweltfreundliche Werkstoffe
Starten von Motoren
- PowerBlock Einheit liefert in kürzester Zeit hohe Ströme zum Anlassen eines Motors
Ersatz von Starter-Batterien
(z.B. in dieselelektrischen Antrieben)


Ersparnis:
- ca. 90% Gewicht
- ca. 25% Treibstoff

- Stromversorgung unter extremen Wetterbedingungen (-40°C)
- Niedriges Gewicht
- Niedriger Treibstoff-Verbrauch
- Keine Wartungskosten
Anwendungsbereiche: Stromversorgung (USV); Telekommunikation/Datenverarbeitung (Datensicherung)
Anwendungen Beispiele Anforderungen Eigenschaften
USV
- Kurzfristige Energieversorgung bei Stromausfall

Spitzenlast-Abdeckung
- Abdeckung von Leistungsspitzen
USV-Notstromversorgung in Krankenhäusern, Telekommunikationssystemen, Öl- und Gasförderanlagen (kostenintensive Prozesse)

- Anlaufüberbrückung beim Start einer Mikroturbine
- Überbrückung von kurzen Stromausfällen zur Vermeidung von Systemabstürzen
- Spitzenlast-Abdeckung
- Lange Lebensdauer
- Keine Wartungskosten
  • Schnelle Abgabe von einigen 100A bis 3000A im Gleichstrombetrieb
  • Betriebstemperatur von -40°C bis +65°C
  • Viele Jahre wartungsfreier Betrieb mit mehr als 1 Mio. Lade-/Entladezyklen
  • Lebenserwartung >10 Jahre
  • Wesentlich geringeres Gewicht als Batterien oder Akkus
  • Umweltfreundliche Werkstoffe
Kurzfristige Energiespeicherung
- PowerBlock Einheit speichert kurzzeitig Energie, z.B. für einen Spannungseinbruch
Datensicherung - On-Board Logic

- Datenübertragung von DDR- zu Flashcard-Speichern
Datensicherung - Zeitschaltuhr
- Sicherung der Daten nach Spannungseinbruch
- Speichersicherung für Sekunden/ Minuten
- Geringes Gewicht
- Keine Wartungskosten
Anwendungsbereiche: Erneuerbare Energie (Wind-, Solaranlagen)
Anwendung Beispiele Anforderungen Eigenschaften
Stromversorgung
- PowerBlock Einheit für die kurzfristige Stromversorgung lokaler Systeme
Schlupfsteuerung von Windkraftanlagen

- Permanente Anpassung des Anstellwinkels der Rotorblätter
- Netzunabhängige Antriebe der Schlupfsteuerung
- Notstoppsystem bei Stromausfall
- Stromversorgung unter extremen Wetterbedingungen (-40°C)
- Notausschaltsystem
- Lebensdauer von >10 Jahren
- Geringes Gewicht
- Keine Wartungskosten
  • Schnelle Abgabe von einigen 100A bis 3000A im Gleichstrombetrieb
  • Betriebstemperatur von -40°C bis +65°C
  • Viele Jahre wartungsfreier Betrieb mit mehr als 1 Mio. Lade-/Entladezyklen
  • Lebenserwartung >10 Jahre
  • Wesentlich geringeres Gewicht als Batterien oder Akkus
  • Umweltfreundliche Werkstoffe
Kurzzeit- Energiespeicherung
- Zwischenspeicherung bei Spannungsspitzen zur Bereitstellung einer gleichmäßigen Stromversorgung
Kurzzeit-Energiespeicher in Solaranlagen


- Energiespeicherung zur überbrückung von kurzen Stromausfällen
- Stromversorgung unter extremen Wetterbedingungen (-40°C)
- Lebensdauer von >10 Jahren
- Geringes Gewicht
- Keine Wartungskosten

WIMA Umweltpolitik

Als mittelständischer Arbeitgeber im technischen Bereich ist sich WIMA seiner sozialen und ethischen Verantwortung bewusst. Der WIMA Gruppe ist der Umweltschutz ein Anliegen, weshalb wir Wert darauf legen, dass Umweltrisiken und negative Auswirkungen auf die Umwelt durch vorsorgende Maßnahmen möglichst gering gehalten werden. Dazu zählen insbesondere:

  • die Reduzierung des Energieverbrauchs und von Treibhausgasemissionen,
  • die Reinhaltung der Luft sowie die Steigerung der Luftqualität,
  • das Management natürlicher Ressourcen,
  • die Vermeidung von Abfall,
  • die Erhaltung der Wasserqualität und der sparsame Gebrauch von Wasser,
  • ein verantwortungsbewusstes Chemikalienmanagement.
WIMA-Kondensatoren werden auf hochmodernen Produktionslinien hergestellt, die den hohen Standards heutiger Umweltanforderungen, auch hinsichtlich des Energie- und Rohstoffverbrauchs, entsprechen. Basierend auf dem neuesten Stand der Analysetechnik und den Informationen unserer Lieferanten, können wir bestätigen, dass WIMA-Produkte und Produktionsprozesse frei sind von umweltschädlichen Stoffen bzw. dass deren geringe Konzentration keine Überprüfung erfordert und damit nicht den Listen verbotener oder abgeschafften Substanzen unterliegt.

Dies bezieht sich auf das gesamte WIMA Produktspektrum, d. h.

  • Folienkondensatoren für SMT und THT,
  • Kunststofffolie Snubber Kondensatoren und DC-Link Kondensatoren,
  • Doppelschicht-Kondensatormodule (WIMA PowerBlock).

Alle WIMA Kondensatoren sind aus umweltfreundlichen Materialien gefertigt. Weder während der Herstellung noch im Produkt selbst werden ökologisch schädliche oder toxische Stoffe verwendet wie z.B.

  • Blei (Pb),
  • PBB / PBDE,
  • PCB,
  • Arsen (As),
  • FCKW,
  • Cadmium (Cd),
  • Chlorkohlenwasserstoff,
  • Quecksilber (Hg),
  • Chrom (Cr6+),
  • Asbest,
  • usw.

Für die Verpackung unserer Bauteile verwenden wir ausschliesslich reine, wiederverwertbare Materialien, wie:

  • Karton,
  • Pappe,
  • Klebeband aus Papier,
  • Polystyrol.
Wir verzichten fast gänzlich auf Verpackungsmaterialien wie:

  • geschäumtes Polystyrol (Styropor®),
  • Klebebänder aus Kunststoff,
  • Metallklammern.

Alle Kondensator-Baureihen der WIMA Produktpalette sind vollständig RoHS-konform gemäss der neuesten Fassung der EU-RoHS-Richtlinie 2015/863/EU (RoHS 2, einschliesslich der Änderung gemäß Anhang II vom 31. März 2015).

Die REACH Konformitätserklärung basiert auf den neuesten Informationen unserer Halbzeug-Lieferanten und berücksichtigt die zuletzt aktualisierte SVHC Kandidaten-Liste. Dieses D of C bezieht sich auf Kondensatoren der gesamten WIMA Produktpalette.

Ausheilvorgang bei metallisierten Kondensatoren

Auch die besten Kunststofffolien sind nicht frei von Fehlstellen (pin holes, bubbles, weakspots), wie auch keramische Materialien Fehlstellen aufweisen. Allerdings besteht bei metallisierten Film- Kondensatoren die Möglichkeit, diese Fehlstellen durch Anlegen einer erheblich höheren Spannung als die Nennspannung zu beseitigen. Diesen Vorgang nennt man Ausheilung und hat damit praktisch die Möglichkeit, ein "Zero-Defect-Dielectric" zu erhalten.

break2_deBild 1: Schemadarstellung des Ausheilvorgangs

break1Bild 2: Isolierhof nach dem Ausheilvorgang

Der Prozess der Ausheilung wird durch einen elektrischen Durchschlag, der in ca. 10-8 sec. abläuft, eingeleitet. Das Dielektrikum wird im Durchschlagskanal in ein hochkomprimiertes Plasma umgesetzt, das aus dem Durchschlagskanal herausdrängt und die Dielektrikumsschichten auseinanderdrückt (Bild 1).

In dem sich ausbreitenden Plasma setzt sich die Entladung über die Metallbeläge fort. Es treten Temperaturen von schätzungsweise 6000 K auf, dabei bilden sich isolierende Höfe um die ursprünglich vorhandene Fehlstelle (Bild 2). Diese schnelle Löschung des Plasmas ist notwendig, um Folgeschäden an der über der Fehlstelle liegenden Dielektrikumslage zu vermeiden.
Der Druck zwischen den Lagen darf nicht zu groß sein, um eine rasche Ausdehnung des Plasmas vom Durchschlagskanal aus zu ermöglichen. Große Teile des Plasmas geraten in Gebiete geringer Feldstärke.

Der eindwandfreie Ablauf des Ausheilvorganges hängt von der Dicke der Metallisierung, von der chemischen Zusammensetzung und von der Höhe der angelegten Spannung ab; wobei -abgesehen von der chemischen Zusammensetzung- die Fertigungsbedingungen die Voraussetzung für das optimale Ausheilen schaffen müssen.
